A. Pengertian RAID

Image result for teknologi raid



            RAID, singkatan dari Redundant Array of Independent Disk merujuk kepada sebuah teknologi di dalam penyimpanan data komputer yang digunakan untuk mengimplementasikan fitur toleransi kesalahan pada media penyimpanan komputer (terutama hard disk) dengan menggunakan cara redundansi (penumpukan) data, baik itu dengan menggunakan perangkat lunak, maupun unit perangkat keras RAID terpisah.
RAID merupakan organisasi disk memori yang mampu menangani beberapa disk dengan sistem akses paralel dan redudansi ditambahkan untuk meningkatkan reliabilitas. Kerja paralel ini menghasilkan resultan kecepatan disk yang lebih cepat.

B. Konsep RAID

            RAID menggabungkan beberapa hard disk fisik ke dalam sebuah unit logis penyimpanan, dengan menggunakan perangkat lunak atau perangkat keras khusus. Solusi perangkat keras umumnya didesain untuk mendukung penggunaan beberapa hard disk secara sekaligus, dan sistem operasi tidak perlu mengetahui bagaimana cara kerja skema RAID tersebut. Sementara itu, solusi perangkat lunak umumnya di-implementasikan di dalam level sistem operasi, dan tentu saja menjadikan beberapa hard disk menjadi sebuah kesatuan logis yang digunakan untuk melakukan penyimpanan.

Ada beberapa konsep kunci di dalam RAID. yaitu:

1. Teknik mirroring (penyalinan data ke lebih dari satu buah hard disk),
2. Teknik striping (pemecahan data ke beberapa hard disk)
3. Teknik koreksi kesalahan, di mana redundansi data disimpan untuk mengizinkan kesalahan dan masalah untuk dapat dideteksi dan mungkin dikoreksi (lebih umum disebut sebagai teknik fault tolerance/toleransi kesalahan).

C. Karakteristik RAID

Tiga karakteristik umum dari RAID, yaitu :
  1. RAID adalah sekumpulan disk drive yang dianggap sebagai sistem tunggal disk.
  2. Data didistribusikan ke drive fisik array.
  3. Kapasitas redunant disk digunakan untuk menyimpan informasi paritas, yang menjamin recoveribility data ketika terjadi masalah atau kegagalan disk.
Jadi, RAID merupakan salah satu jawaban masalah kesenjangan kecepatan disk memori dengan CPU dengan cara menggantikan disk berkapasitas besar dengan sejumlah disk-disk berkapasitas kecil dan mendistribusikan data pada disk-disk tersebut sedemikian rupa sehingga nantinya dapat dibaca kembali.

D. Level – level RAID

RAID level 0



RAID pada level 0 ini memakai sekumpulan disk dengan striping di level blok, tanpa adanya redundansi. Maka dari itu ia hanya menyimpan dan melakukan striping blok data di dalam sejumlah disk. Level 0 ini sebenarnya tidak termasuk di dalam kelompok RAID, hal ini di karenakan level 0 tidak memakai redundansi dalam peningkatan kinerja nya tersebut.

RAID LEVEL 1

RAID level 1 adalah disk mirroring, memalsukan atau menduplikat di masing masing disk. Langkah langkah ini bisa memberikan peningkatan terhadap kinerja disk, namun jumlah disk yang di perlukan juga berubah menjadi 2 kali lipat. Maka dari itu dana nya menjadi sangat lah mahal.

RAID LEVEL 2

RAID level 2 ini adalah pengorganisasian dengan error – correcting – code (ECC). Seperti di memory server EEC yang di mana pendeteksian titik terjadinya error memakai paritas bit. Di masingn masing byte data memiliki suatu paritas yang bersesuaian yang merepresentasi kan jumlah bit pada byte data tersebut, yang dimana paritas bit = 0 apabila jumlah bit parasite = 1 atau ganjil atau parasitas bit=0 genap.
Jadi apabila salah satu dari bit di data berubah, parasitas berubah dan tidak cocok dengan parasitas bit yang sudah tersave atau tersimpan. Dengan begitu, jika terjadi suatu masalah atau kegagalan di salah satu disk, data bisa di bentuk ulang dengan mendeteksi atau reading error – correction bit di disk yang lain nya.

RAID LEVEL 3

RAID Level 3 adalah suatu pengorganisasian dengan paritas bit interleaved. Dalam pengorganisasian level ini hampir sama hal nya dengan RAID level 2, hanya saja pada RAID Level 3 ini membutuhkan suatu disk redundan, seberapa pun banyak atau jumlah dari kumpulan disk nya.

RAID LEVEL 4

RAID Level 4 ini adalah suatu pengorganisasian dengan paritas blok interleaved, yakni memakai striping data di level blok, dengan mengesave atau menyimpan suatu paritas blok di suatu disk yang berlainan untuk masing masing blok data di disk lain yang saling bersesuaian.

RAID LEVEL 5

RAID Level 5 ini adalah suatu pengorganisasian dengan paritas blok interleaved yang tersebar. Paritas dan juga data yang di sebar di seluruh disk termasuk pada suatu disk tambahan nya.

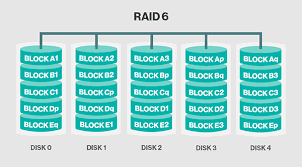

RAID LEVEL 6

Untuk RAID Level 6 ini dinamai juga dengan redundansi p + q, seperti hal nya pada RAID level 5, namun menyimpan sebuah informasi redundan tambahan yang nantinya berguna untuk mengantisipasi terjadinya kegagalan dari sejumlah disk secara bersamaan.

RAID Level 0+1 dan 1+0


RAID level 0+1 dan 1+0 ini merupakan kombinasi dari RAID level 0 dan 1. RAID level 0 memiliki kinerja yang baik, sedangkan RAID level 1 memiliki kehandalan. Namun, dalam kenyataannya kedua hal ini sama pentingnya. Dalam RAID 0+1, sekumpulan disk di-strip, kemudian strip tersebut di-mirror ke disk-disk yang lain, menghasilkan strip-strip data yang sama.
Kombinasi lainnya yaitu RAID 1+0, di mana disk-disk di-mirror secara berpasangan, dan kemudian hasil pasangan mirrornya di-strip. RAID 1+0 ini mempunyai keuntungan lebih dibandingkan dengan RAID 0+1. Sebagai contoh, jika sebuah disk gagal pada RAID 0+1, seluruh strip-nya tidak dapat diakses, hanya sebagian strip saja yang dapat diakses, sedangkan pada RAID 1+0, disk yang gagal tersebut tidak dapat diakses, tetapi pasangan mirror-nya masih dapat diakses, yaitu disk-disk selain dari disk yang gagal.
